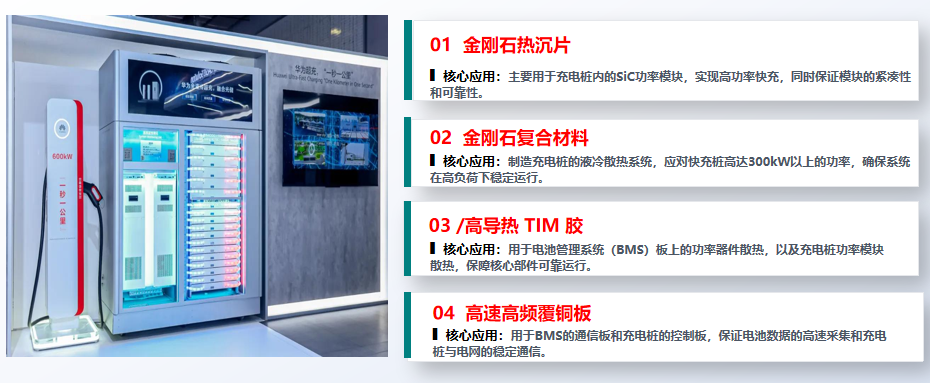

我司产品在充电桩散热应用图示

液冷充电桩散热路径解析

金刚石基液冷板是适配800V/1000V 高压平台、500A–1000A 大电流、兆瓦级超充的下一代散热核心，通过超高导热 + 微通道 + 热膨胀匹配解决充电桩功率模块、枪线与接口的高热流密度散热瓶颈，实现温升减半、功率翻倍、寿命延长、运维简化

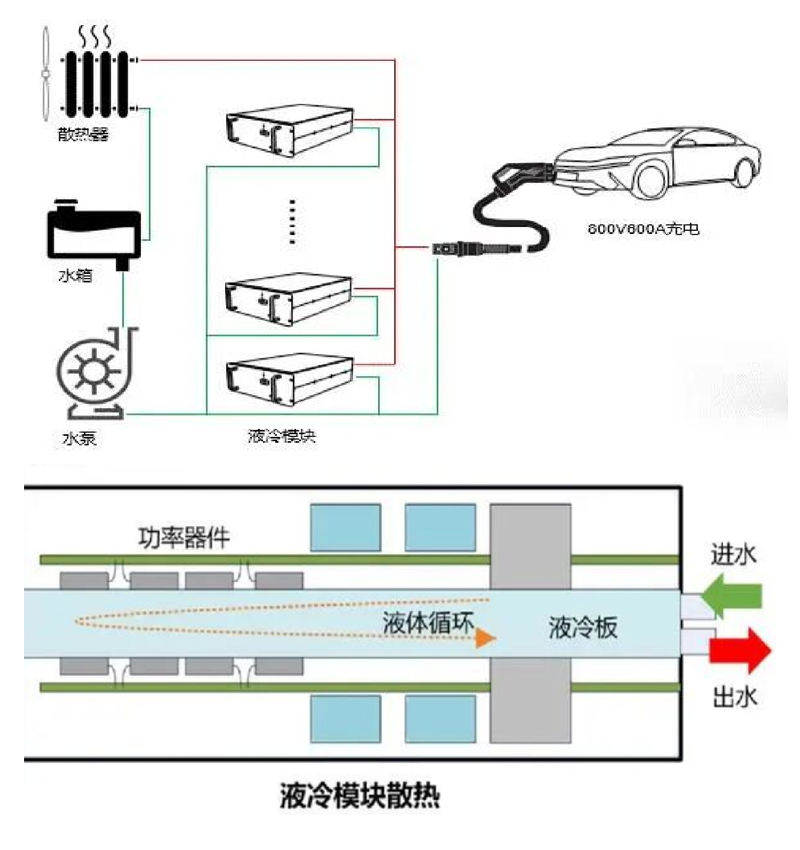

散热路径分析

器件产热 → 金刚石高导热基材快速均热 → 微通道壁面换热 → 冷却液带走热量 → 外部换热器散热

应用场景分析

1. 功率模块散热（桩内核心）

应用位置：AC/DC整流、DC/DC变压、SiC功率模组。

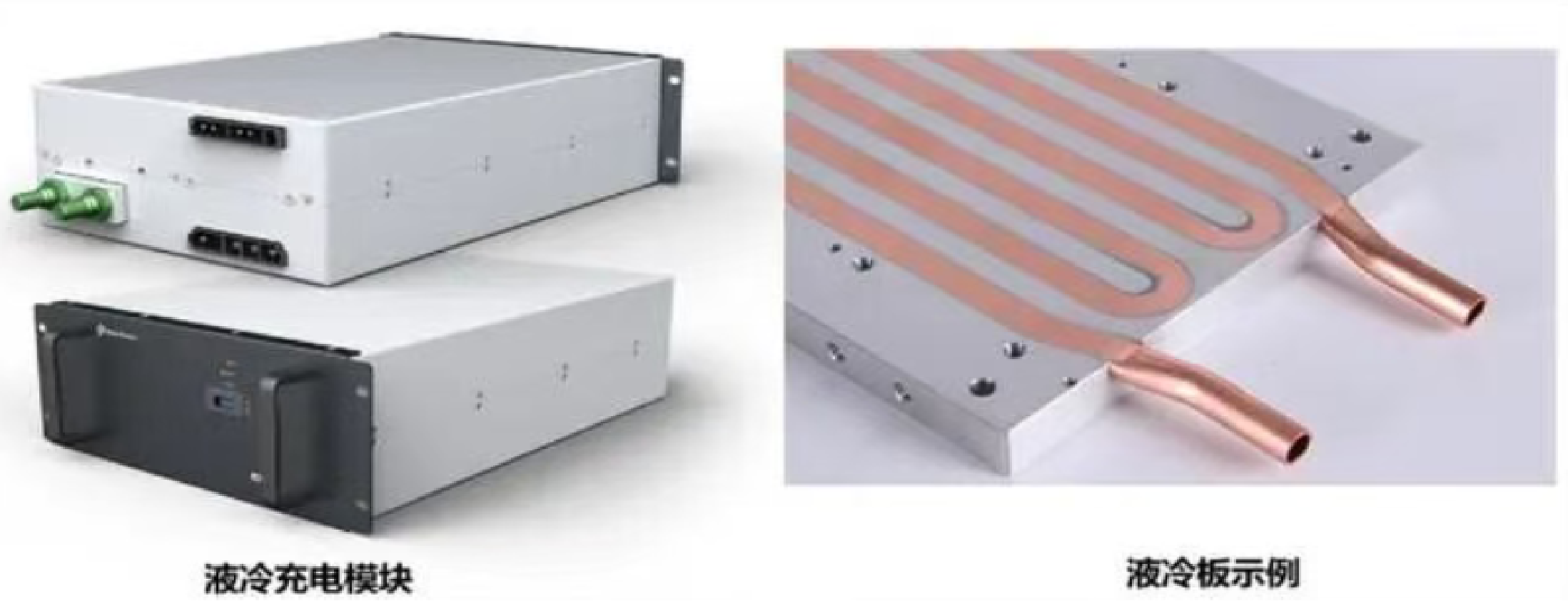

技术方案：采用金刚石微通道液冷板贴合功率器件，通过冷却液强制对流换热。

2. 液冷充电枪及线缆（接口核心）

技术方案：充电枪头采用金刚石涂层电极搭配微型液冷腔，集成内置液冷通道。

金刚石基材料以超高导热、低热阻、热膨胀匹配、轻量化四大核心优势，解决传统方案的热瓶颈。短期在高端超充场景先行落地，长期随成本下降成为主流标配，推动充电技术向更高功率、更高效率、更高可靠性演进
